공유기 어댑터 교체



두 달 전 미크로틱 공유기 개봉기를 작성했을 때 어댑터 관련해서 추가로 작성하겠다고 한 적이 있었습니다.



https://core00.tistory.com/4

MikroTik hAP ac2 (ac² ) 개봉기



사용 중인 미크로틱 hAP ac^2를 기준으로 어댑터를 교체하는 방법에 대해서 설명해보려 합니다.



진행하기에 앞서 기기에 맞는 어댑터를 사용하는 가장 좋은 방법은 제품에 동봉된 어댑터를 사용하는 것입니다.

전기를 다루는 사항이므로 따르는 위험에 대한 책임은 다루는 당사자에 있으며, 항상 안전에 주의하시길 바랍니다.







우선 공유기의 사용 전압(V)과 전력(W)을 파악해야 합니다.

hAP ac^2는 퀵 가이드 문서에 아래와 같이 설명하고 있습니다.

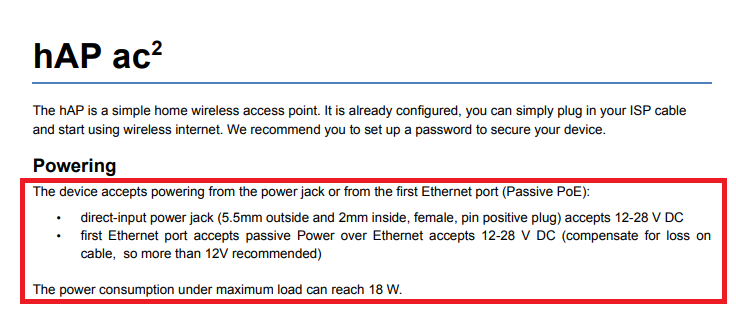

Quick Guide - Powering



인가전압은 12 ~ 28V 사이, 최대 18W를 소모한다고 적혀있습니다.



(퀵 가이드에는 12 ~ 28V로 작성되어 있고,

공식 사이트 제품 스펙란에는 12V ~ 30V로 작성되어있는데

전압이 더 낮게 기재된 퀵 가이드를 기준으로 설명하겠습니다.)



hAP ac² 동봉 어댑터



제품 박스에 포함되어있던 어댑터를 확인해보면 24V에 0.8A의 출력을 내는 어댑터이고,

전력(W)은 전압(V) * 전류(A) 이므로 24(V) * 0.8(A) = 19.2(W)입니다.

최대 전력 소모가 18W라고 하였으니 여유가 있습니다.





어댑터 극성 표시 (https://en.wikipedia.org/wiki/Polarity_symbols)



사용 전력과 전압을 확인했으니 이번엔 어댑터를 유심히 보면 위와 같이 극성을 나타내는 기호가 있습니다.

가운데 심이 +극이고 겉은 -극으로 사용하고 있습니다.

극성이 반대일 경우 기기가 고장 날 수 있고 위험한 상황이 발생될 수 있으니 잘 기억해둡니다.



어댑터 잭 구경 확인

그다음은 어댑터의 구경을 알아내야 합니다.

버니어 캘리퍼스 같은 측정도구가 있다면 수월하겠지만 없는 관계로 (...ㅠㅠ)

Quick Guide - Powering

다시 퀵 가이드를 유심히 보면

외경 5.5mm 내경 2mm에 pin positive plug (심이 +극인) 잭을 사용하고 있다고 합니다.



이제 어댑터에 관련한 모든 정보를 알았습니다.





전압(V)과 극성은 정확하게 맞춰야 하며,

전류(A)와 전력(W)은 기기가 사용하는 것보다 높을 경우 그만큼 공급에 여유가 생기는 것이므로

어댑터의 수명에 도움이 되니 국내에서 시판되는 어댑터 중에 조건을 만족하는 어댑터를 구입하면 됩니다.



어댑터 잭의 경우 외경 5.5mm 내경 2.1mm 규격이 보편적인데 내경 0.1mm 오차는 호환에 문제없습니다.



간혹 외부의 팁 모양이 일반적인 원통 모양이 아니고 중간이 툭 튀어나와 있는 등 다를 경우도 있습니다.

팁 모양이 다를 경우 고정이 헐거워질 수 있으니 그 점도 유의해야 하겠습니다.

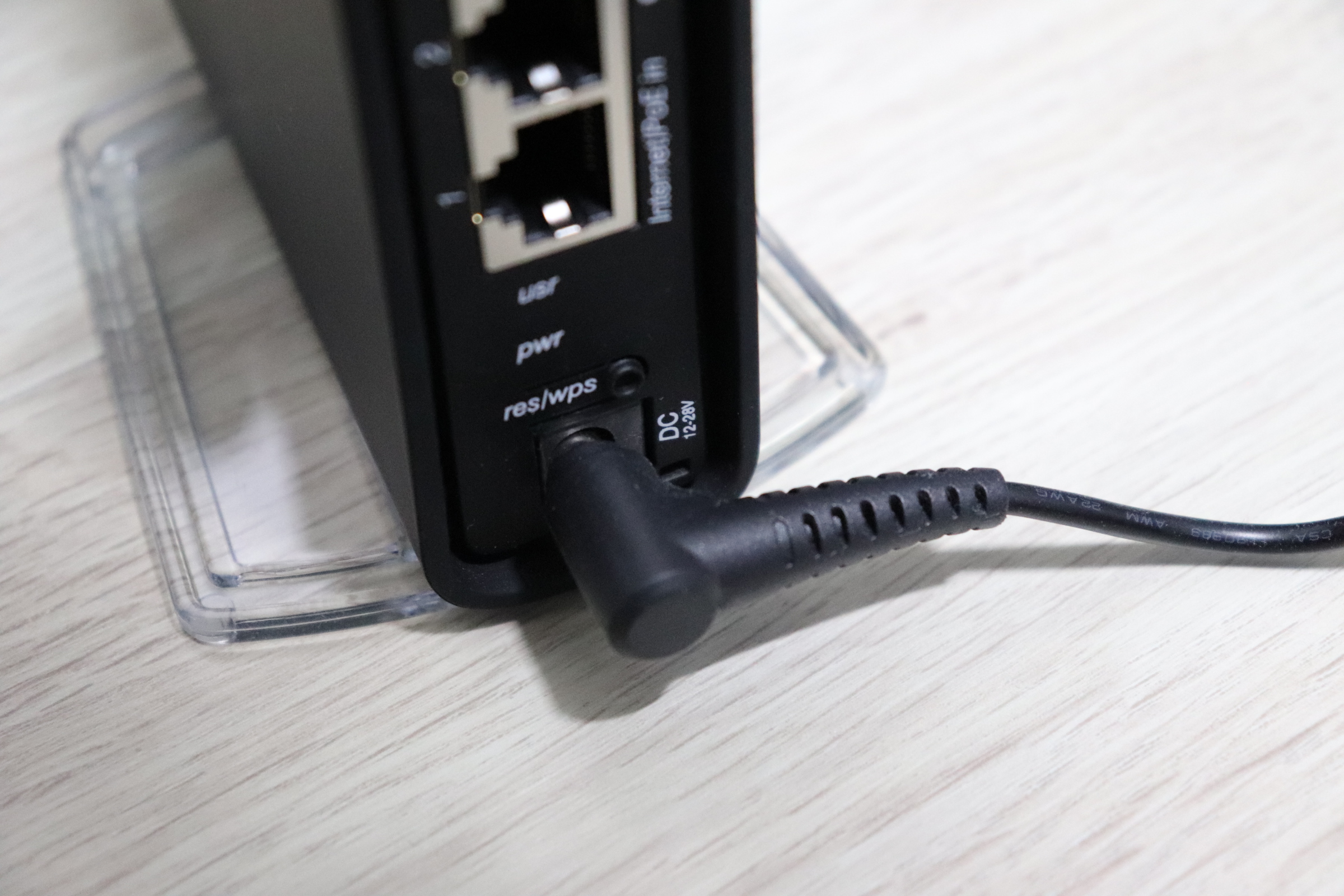

교체할 어댑터

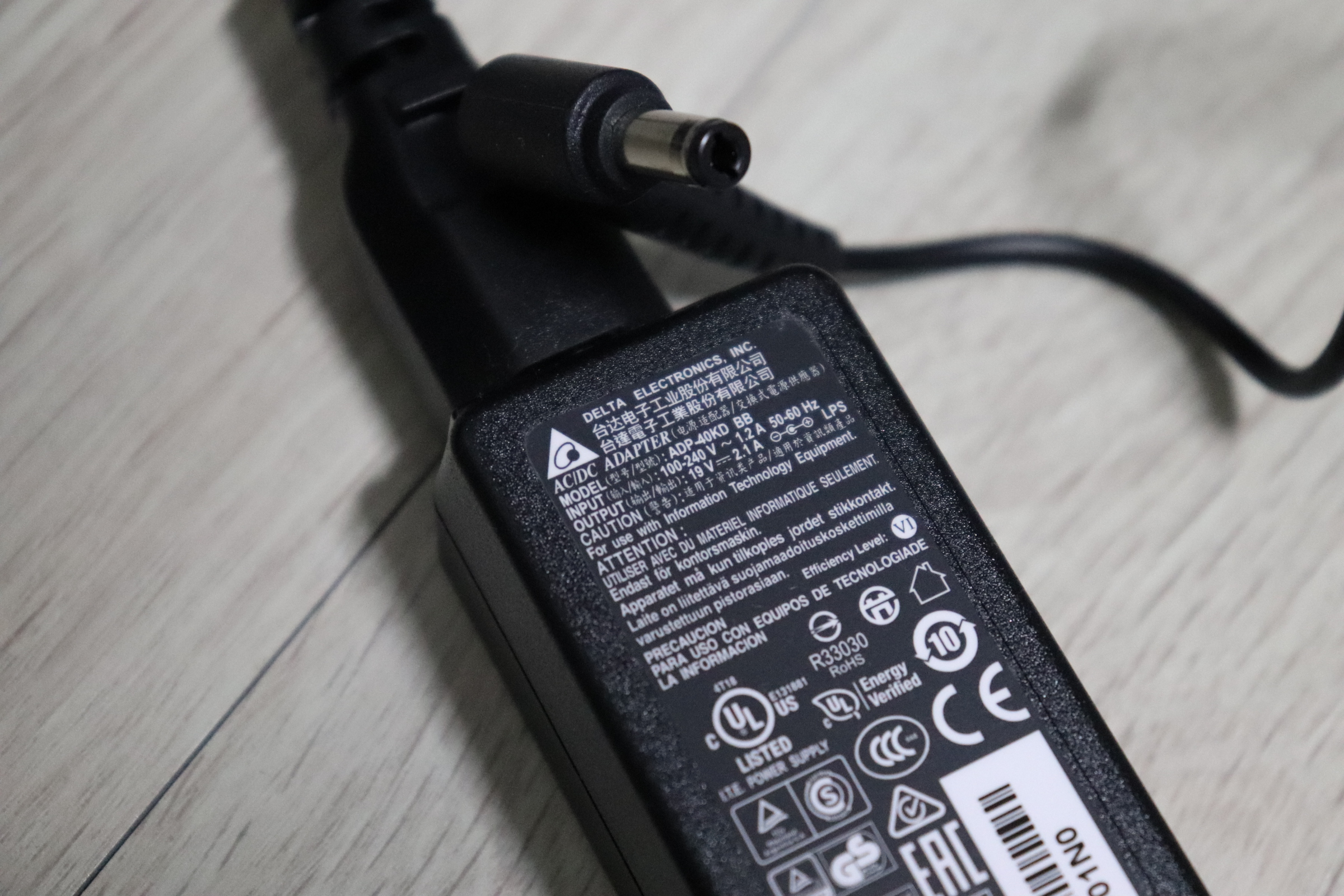

제 경우에는 D사에서 나온 어댑터를 구했습니다.

일반적인 원통형 팁 모양에 외경 5.5mm / 내경 2.1mm, 19V 2.1A 출력을 내는 어댑터입니다.

가이드 문서에 나와있는 것처럼 12 ~ 28V 이내에 약 40W까지 출력할 수 있어 전력에도 여유가 있습니다.



잭 호환도 이상 없으며 정상적으로 동작하였습니다.



다른 공유기도 위와 같은 방법으로 어댑터를 교체할 수 있습니다.

그렇지만 포스트 처음에 작성한 것과 같이 전기를 다루는 사항이므로 되도록 제품에 동봉된 어댑터 또는 제품 회사에서 판매하는 정격 어댑터를 사용하시고 안전에 항상 유의하시기 바랍니다.





.
