라우터를 일정 주기로 자동 재부팅을 할 수 있도록 설정해봅니다.

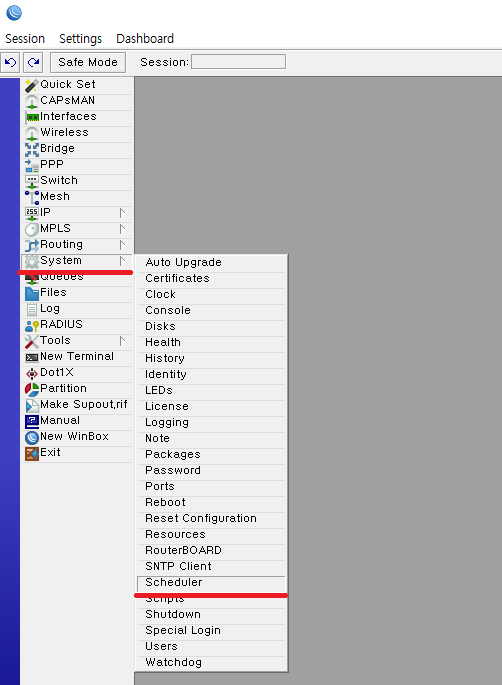

1. winbox에 접속해서 System > Scheduler 메뉴로 들어갑니다.

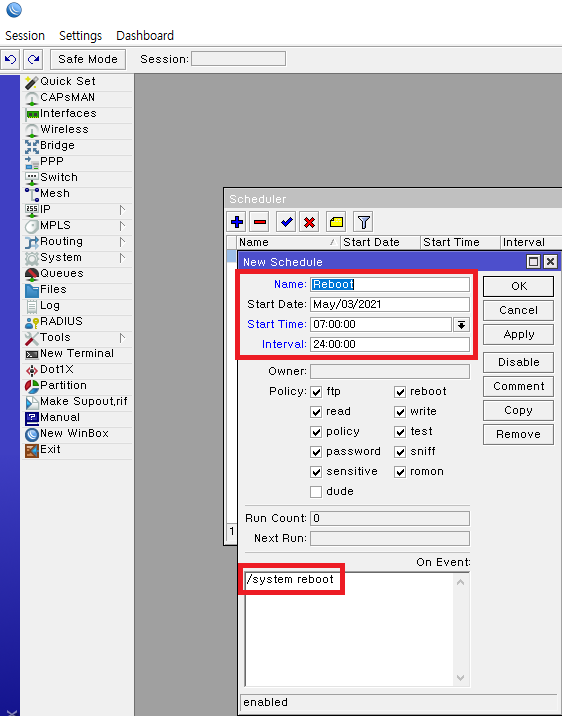

2. Scheduler 창에서 + 버튼을 눌러 스케줄을 추가합니다.

위 캡쳐 내용은 2021년 5월 3일 오전 7시 정각에 재부팅을 24시간 간격으로 실행하는 예시입니다.

각 항목은 다음과 같습니다.

Name : 스케줄 이름

Reboot

Start Date : 스케줄 실행 일자 (월/일/년)

May/03/2021

Start Time : 스케줄 실행 시간 (시:분:초)

07:00:00

Interval : 스케줄 실행 간격 (시:분:초)

24:00:00

On Event : 스케줄이 실행될 때 동작하는 스크립트

/system reboot

입력 후 Apply > OK 를 눌러 적용시킵니다.

.

ESXi로 VM을 구성해서 운영 중에 호스트 데이터스토어로 사용하고 있던

SSD를 교체하기 위해서 방법을 알아보았습니다.

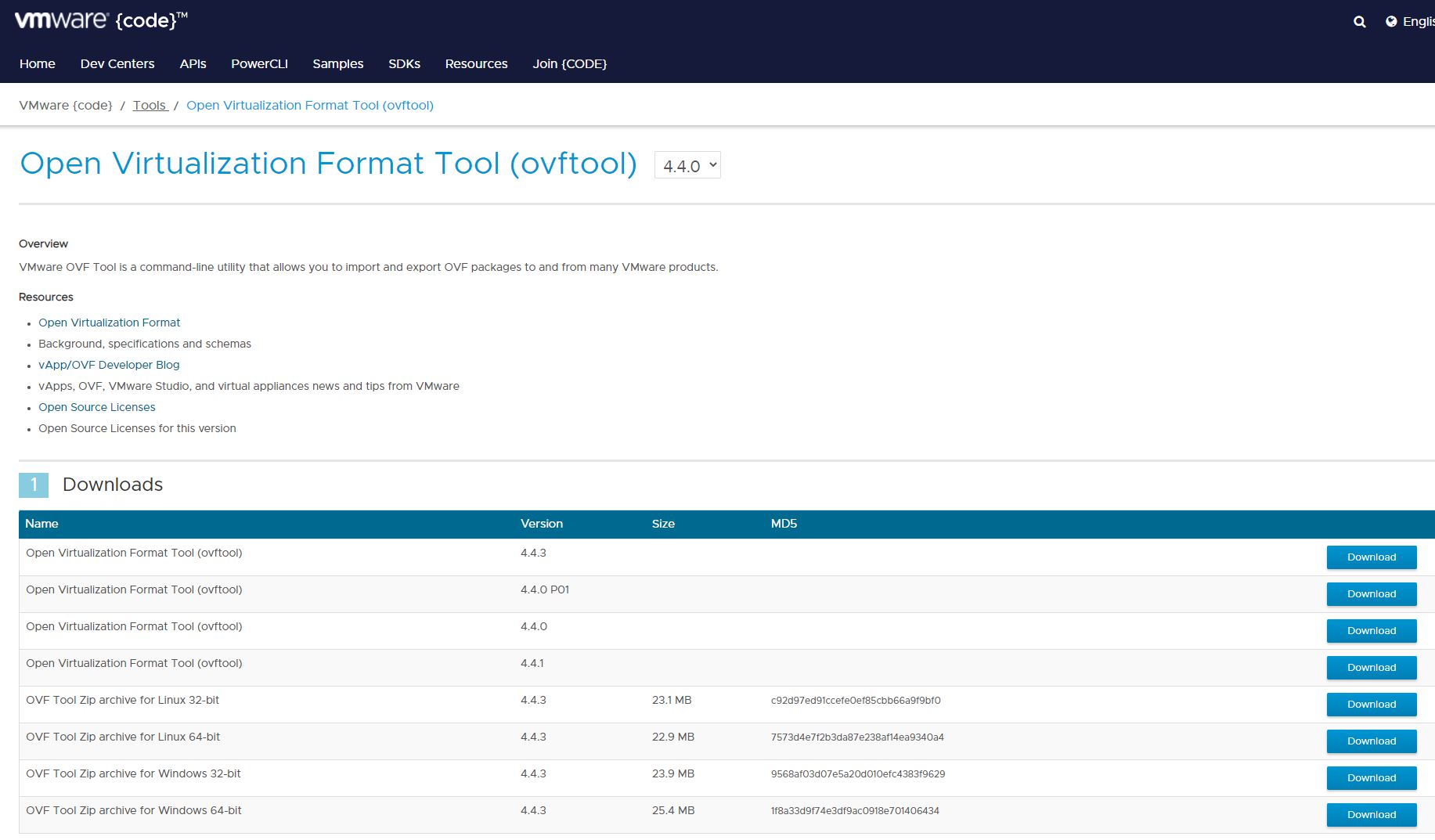

VMWare 공식 홈페이지에서 제공하는 OVF Tool을 내려받아 작업을 할 수 있었습니다.

작업전 ESXi 라이센스가 유효한 상태인지 확인한 뒤 (라이센스가 만료되었을 경우 VM을 다시 켤 수 없음)

VM을 안전히 종료해두고, RDM이 있을 경우 데이터스토어가 변경되면 재할당이 필요하므로

사전에 VM에서 제거해주고 작업을 진행합니다.

* 2022/04/28 사이트 링크 수정

https://code.vmware.com/tool/ovf

OVF Tool을 설치한 후

CMD에서 설치 폴더로 이동합니다.

기본 경로는 아래와 같습니다.

C:\Program Files\VMware\VMware OVF Tool

이동 후 다음과 같은 명령어로 내보내기를 합니다.

ovftool.exe vi://서버IP/VM이름 내보낼경로

ex) ovftool.exe vi://192.168.0.123/VM01 D:\BACKUP

VM이름이나 내보낼경로에 공백이 있을 경우에는 큰 따옴표로 묶어줍니다.

ex) ovftool.exe "vi://192.168.0.123/VM 02" "D:\VM BACKUP"

명령어를 입력하면 관리자 계정과 비밀번호를 물어봅니다.

입력 후 지정한 경로로 내보내기가 진행됩니다.

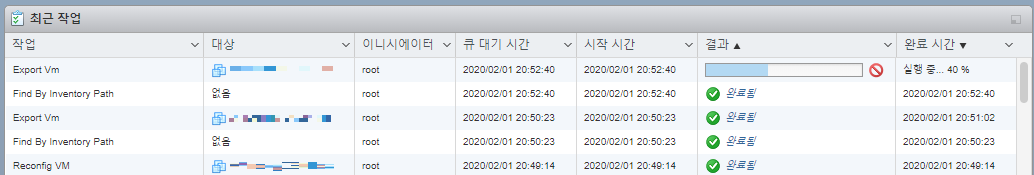

ESXi 최근 작업 윈도우와 CMD에서 진행상황을 확인해 볼 수 있습니다.

가져오기는 CMD에서 아래와 같이 입력합니다.

ovftool.exe -ds=데이터스토어이름 ovf파일경로 vi://서버IP

ex)ovftool.exe -ds=DS1 "D:\BACKUP\VM01\VM01.ovf" vi://192.168.0.123

내보내기와 마찬가지로 최근 작업 윈도우와 CMD에서 진행상황이 나오며

완료되면 VM을 확인할 수 있습니다.

RDM을 사용했을 경우 다시 맵핑을 진행합니다.

.

공유기를 사용하다 보면 포트 포워딩이 필요한 상황이 생깁니다.

일반적으로 공유기는 외부접속에 대한 차단을 위해 포트를 막아놓습니다.

여타 공유기의 경우엔 웹으로 된 자체 설정 페이지를 통해서 쉽게 설정이 가능한데

미크로틱사 제품의 경우에는 지금까지 보던 친숙한 환경에서 설정하는 방식이 아니기 때문에

보고 따라하기 쉽게 정리해봤습니다.

자신이 사용하고 있는 컴퓨터가 192.168.88.111 이라는 아이피를 사용하고 있고,

8080 포트를 열어야 하는 상황이라는 가정하에 설정해보겠습니다.

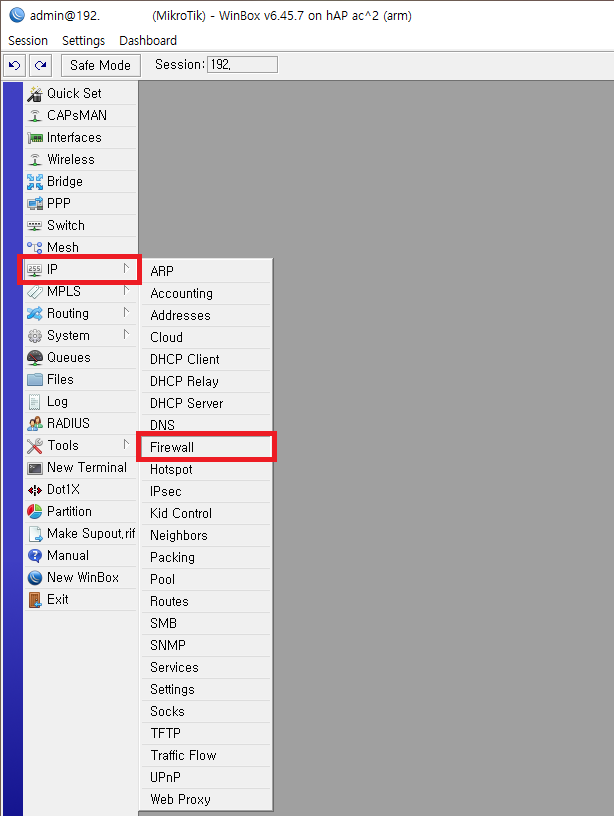

1. winbox 프로그램을 통해 설정 메인화면에 들어와서 좌측 메뉴 중 IP > Firewall 메뉴로 들어갑니다.

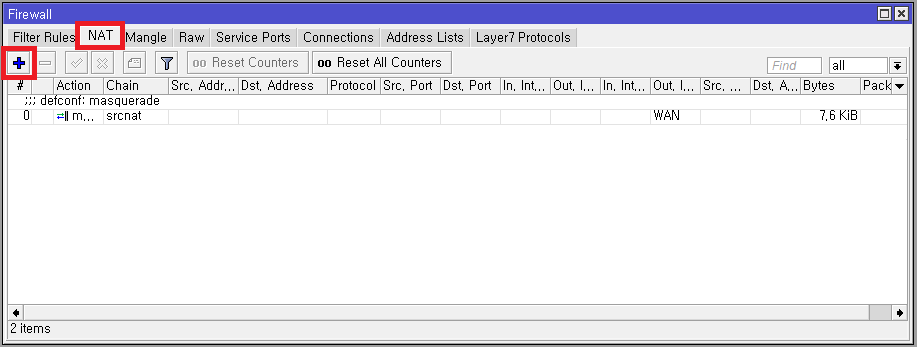

2. NAT 탭을 선택 후 + 버튼을 클릭합니다.

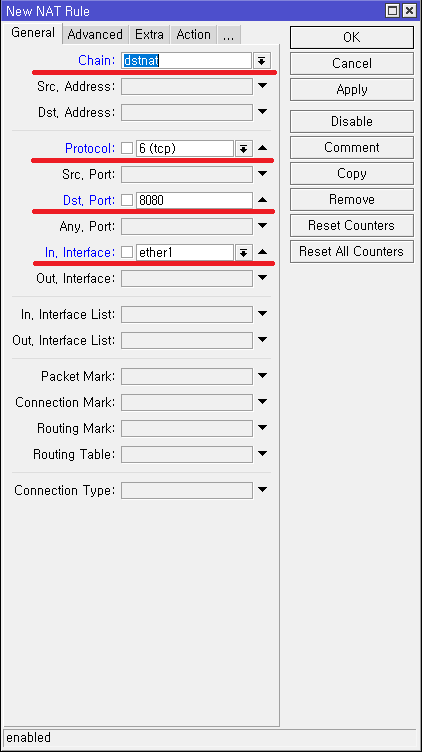

3. NAT Rule 설정 화면에 General 탭에서 화면과 같이 설정합니다.

Protocol 부분은 열어야 하는 상황에 맞게 tcp 또는 udp로 설정하시면 됩니다.

In. Interface는 일반적으로 1번 포트를 인터넷 회선이 들어오는 포트로 사용하고 있는 경우로 가정했습니다.

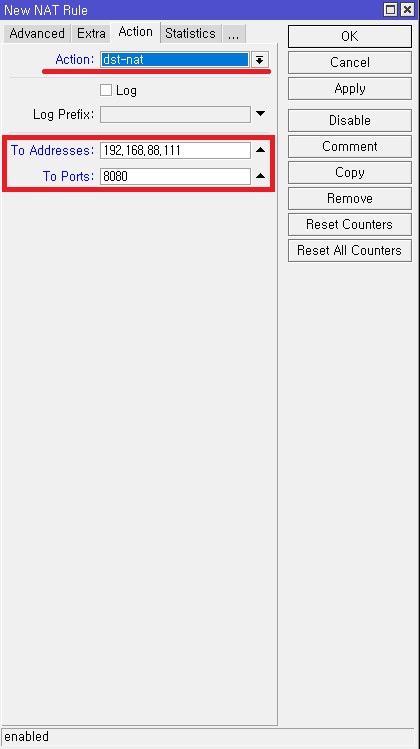

4. 아까와 동일한 화면에서 Action 탭을 클릭해서 화면과 같이 설정합니다.

To Addresses 란이 본인이 사용하는 컴퓨터의 IP입니다.

설정을 다 했다면 OK 버튼을 눌러 빠져나옵니다.

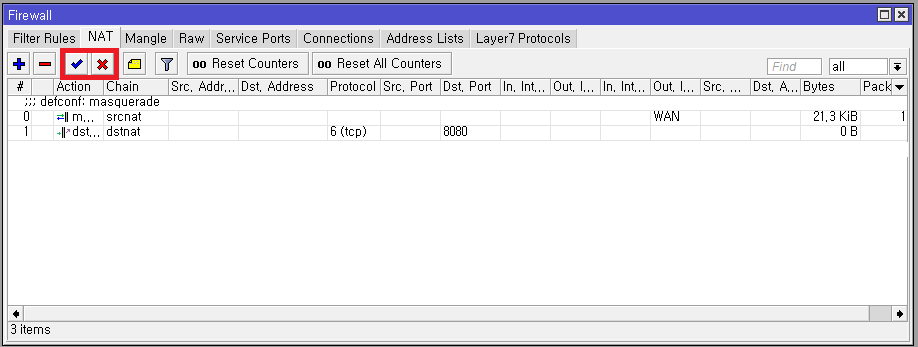

5. 위 화면과 같이 방금 전 설정한 내용이 추가되면 포트가 열리게 됩니다.

빨간색으로 표시한 부분에 체크 버튼은 설정 활성화, X 버튼은 설정 비활성화입니다.

설정이 비활성화되면 리스트에서 회색으로 표시됩니다.

.

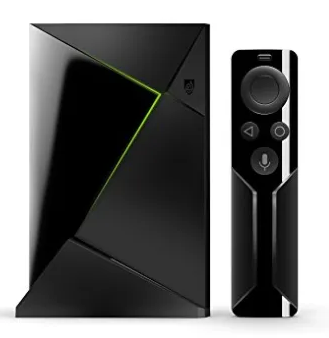

얼마전 쉴드TV 3세대가 발표되고 판매를 시작했습니다.

2세대를 잘 쓰고 있는 입장에서 바뀐점을 확인해봤는데 워낙 이쪽 계열에 끝판왕인 기기라서인지

3세대로 갈아탈만한 메리트는 딱히 없어보였습니다.

사용하고 있는 쉴드TV에는 딱 한가지 단점이 있는데,

전원 어댑터에서 고주파음이 생기는 고질적인 문제입니다.

(계속 어댑터 이야기만 하는것 같은건 기분탓입니다.)

그래서 지난번 처럼 전압 전류만 맞춰서 다른것을 쓰면 될 거라고 생각했지만...

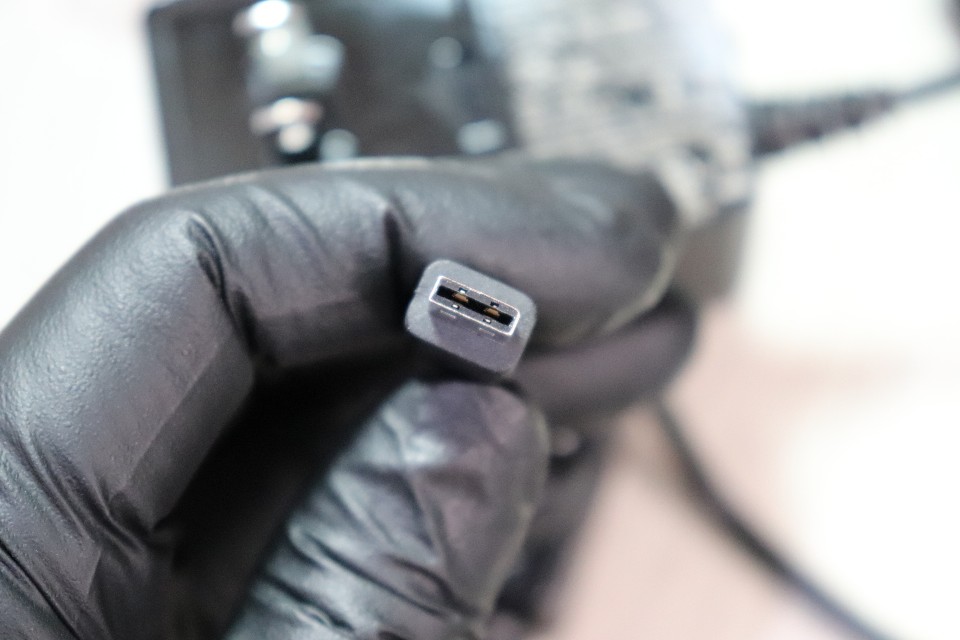

전원 어댑터 잭 규격이 일반 DC타입 잭 규격도, USB Micro-B, USB-C도 아닌 독자규격입니다.

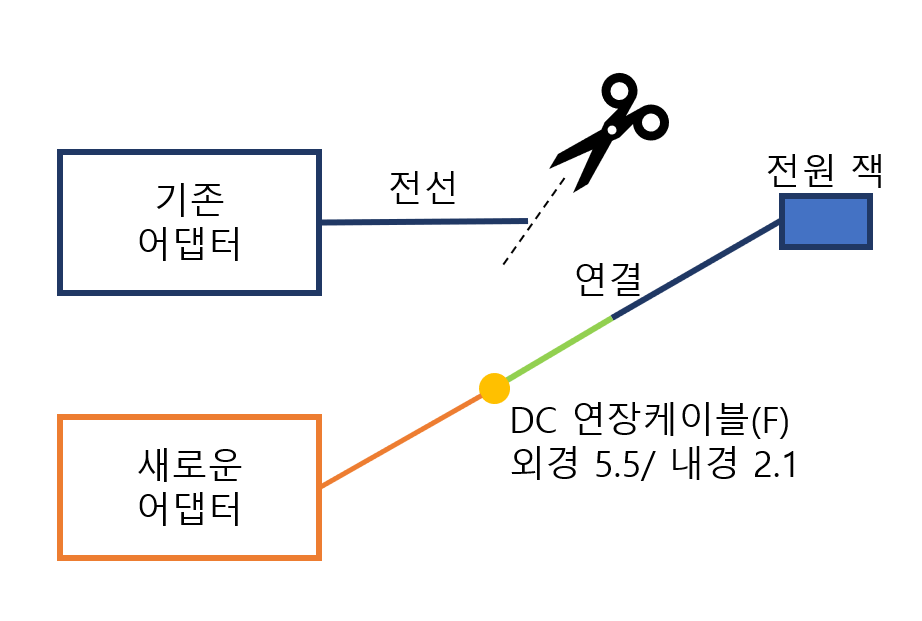

그래서 차선책으로 어댑터의 전선을 DC커넥터와 연결하여 사용하는 방법으로 해보았습니다.

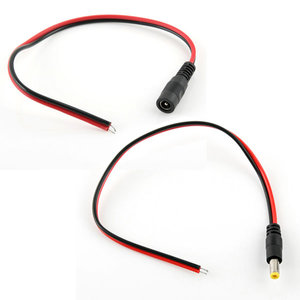

 구경이 맞는 Female 타입 DC 어댑터 연장케이블과 새로운 어댑터를 구입해서 시도해봤습니다.

 오픈마켓에서 쉽게 구할 수 있었습니다.

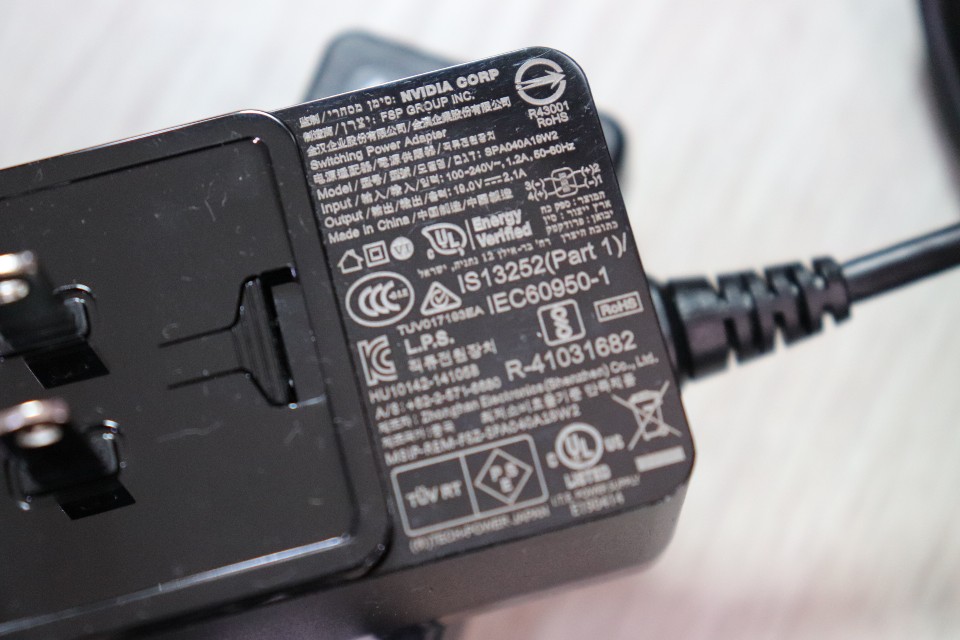

쉴드TV에 사용되는 어댑터는 19V에 2.1A 였고

지난번 공유기 어댑터 교체에 썼던 모델과 스펙이 동일해서 같은 모델을 구입했습니다.

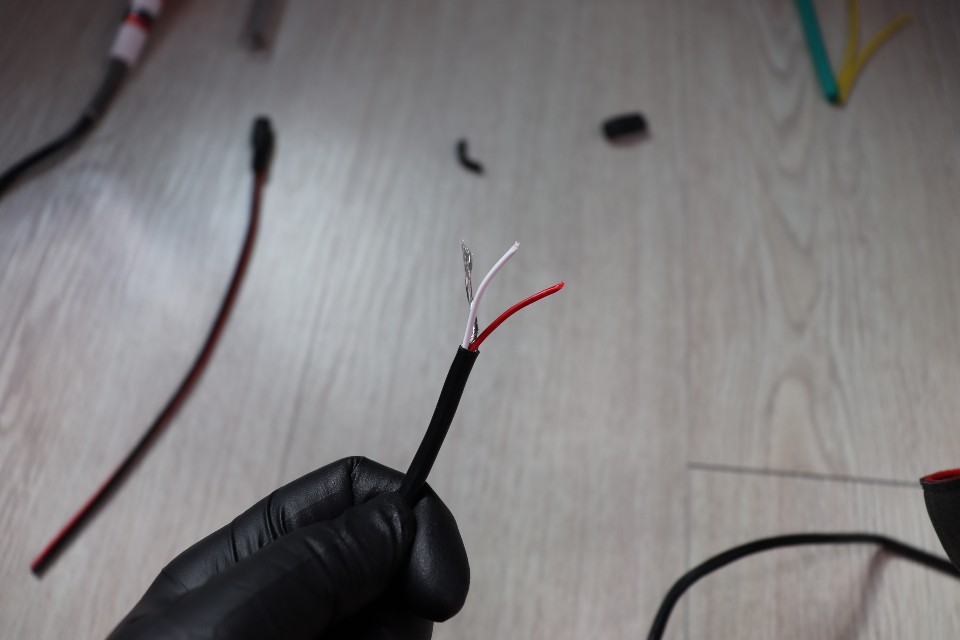

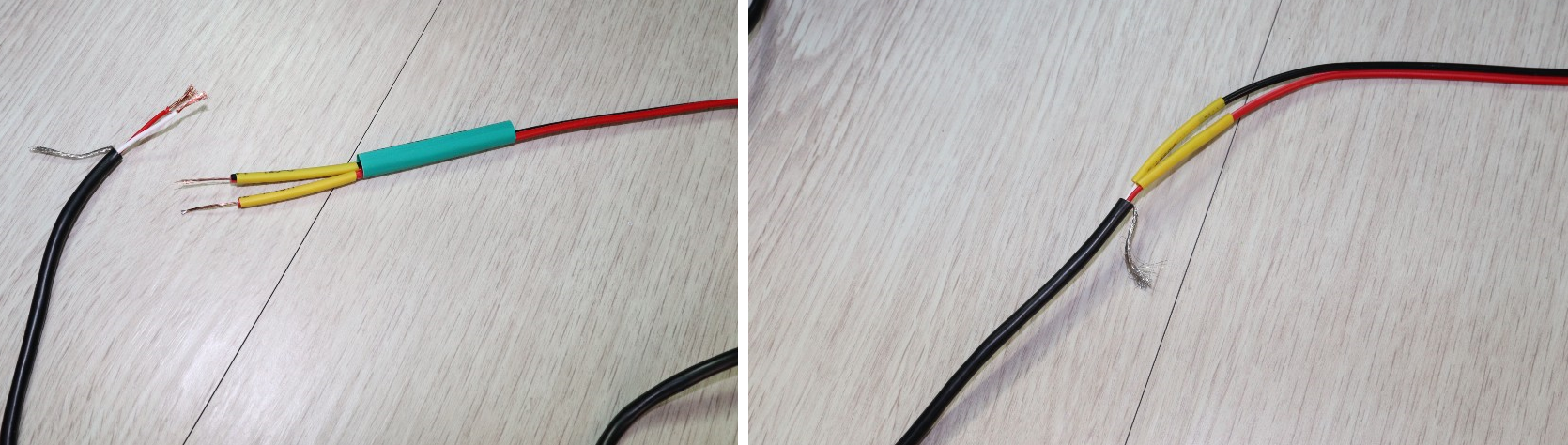

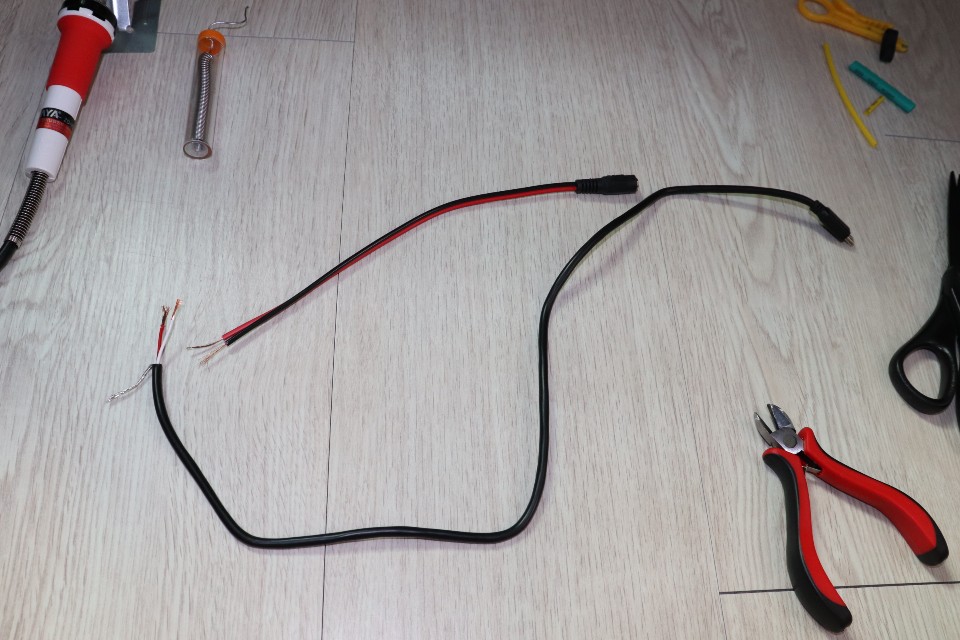

기존 어댑터의 피복을 잘라내면 이렇습니다.

빨간선이 +, 하얀선이 - 이고 겉을 둘러싼 은색선은 차폐실드입니다.

차폐실드는 잘라내면되고, 연장케이블과 극성을 맞춰 연결합니다.

조금 더 안전하게 쓰기위해서 수축튜브를 미리 준비해서 결선했습니다.

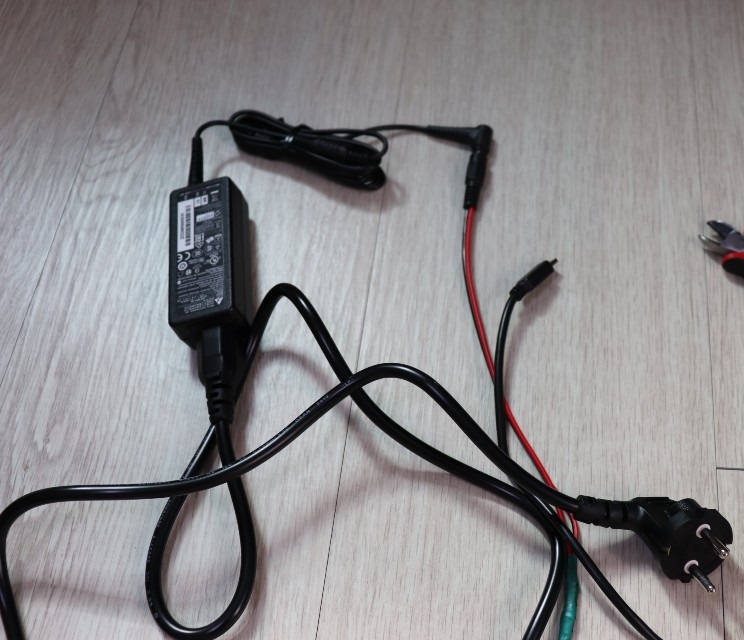

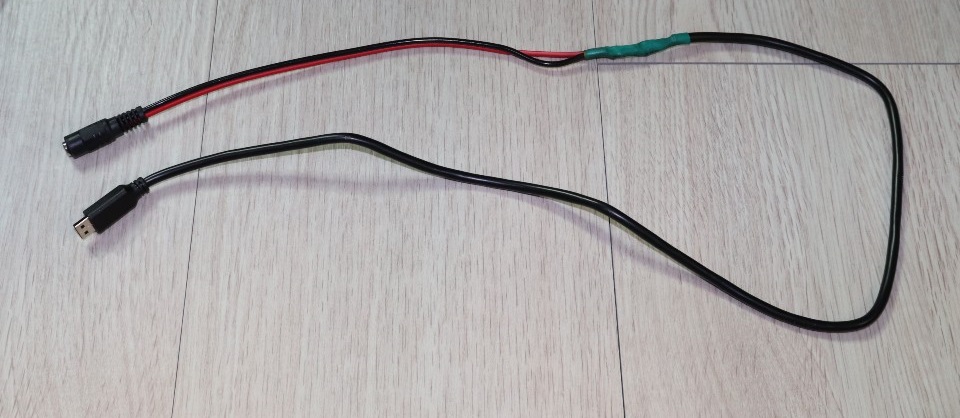

완성하면 이렇게 사용할 수 있습니다.

이 방법으로 3일정도 문제없이 쓰다가 조금 더 깔끔하게 만들어보자는 생각에

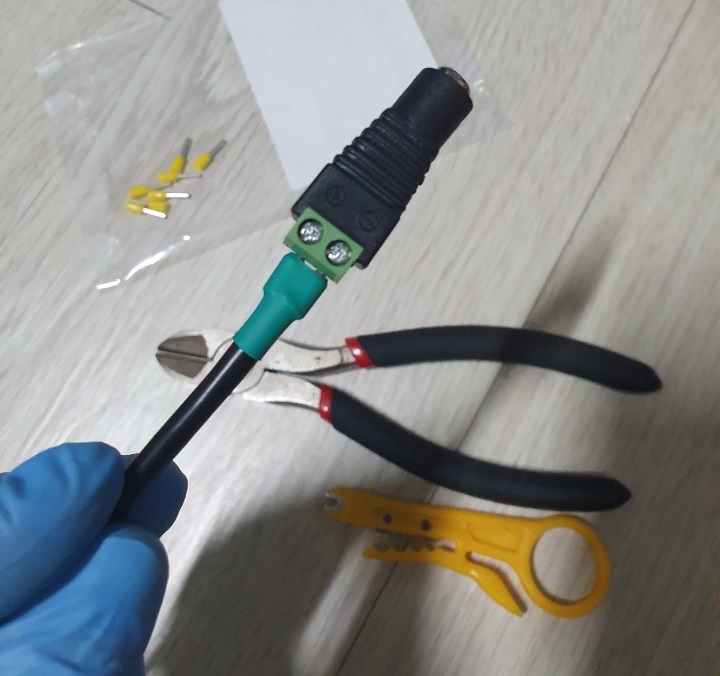

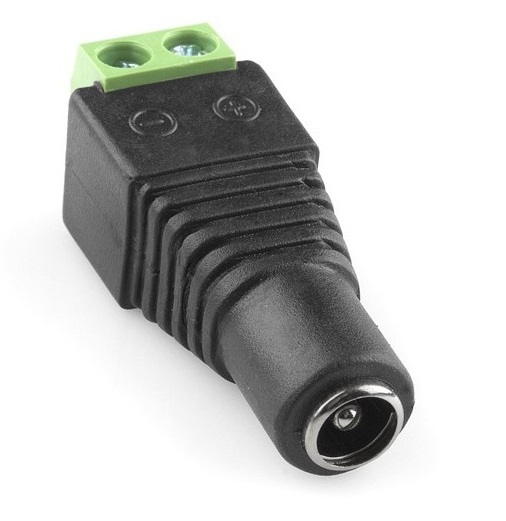

터미널블럭 to DC단자와 핀홀 압착단자를 통해서 다시 만들어보았습니다.

두 제품 다 인터넷에서 쉽게 구할 수 있었습니다.

압착단자는 1.0sq 규격이 맞았습니다.

이렇게 만들어보니 훨씬 안전해보이고 깔끔합니다.

.

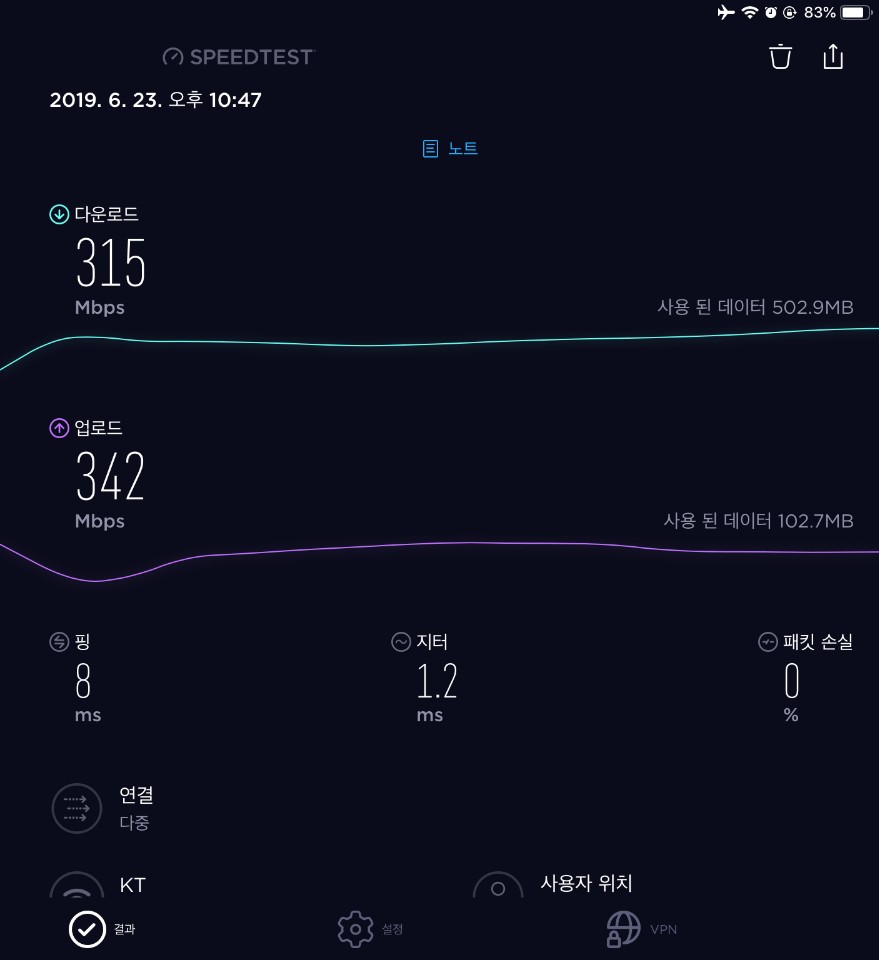

미크로틱 라우터를 들인 이후로 간간히 아이패드 미니4에서 speedtest.net 어플을 통해

속도를 측정하였는데 간헐적으로 업로드 속도가 30Mbps 정도로 측정될 때가 있었습니다.

처음에는 라우터 문제일거라고 생각했는데

PC에서 유선으로 측정할 때와 갤럭시S10e로 측정하였을 때는 문제가 없는것으로 보아

이번엔 speedtest 어플과 사파리를 통해서 fast.com 속도측정해보니

speedtest 에서 30Mbps 대가 측정되는 시점에 fast.com 에서는 120Mbps 이상이 측정되는 것으로 확인되었습니다.

fast.com은 해외서버인 넷플릭스 서버를 통해 측정하므로

국내서버를 사용하는 벤치비 어플을 통해 측정하였더니 업/다운 각 300Mbps 대로 측정되는 것을 확인하였습니다.

speedtest 어플의 버그로 보이는데

앞으로는 여러 측정 방식으로 확인해야겠습니다.

.

두 달 전 미크로틱 공유기 개봉기를 작성했을 때 어댑터 관련해서 추가로 작성하겠다고 한 적이 있었습니다.

https://core00.tistory.com/4

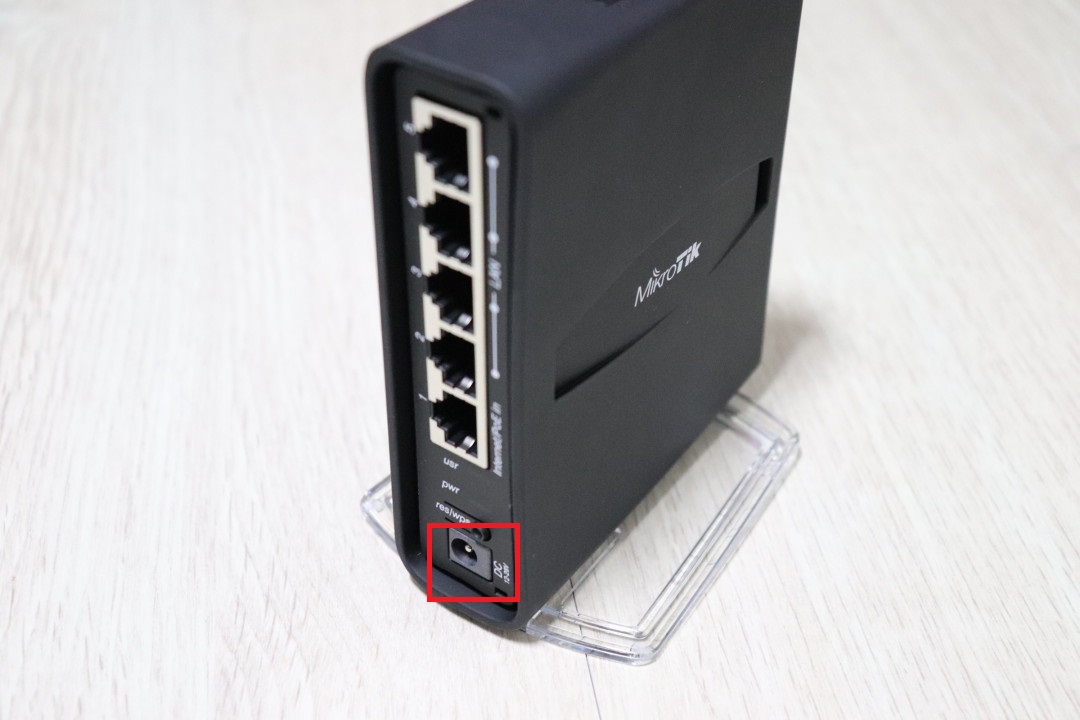

사용 중인 미크로틱 hAP ac^2를 기준으로 어댑터를 교체하는 방법에 대해서 설명해보려 합니다.

진행하기에 앞서 기기에 맞는 어댑터를 사용하는 가장 좋은 방법은 제품에 동봉된 어댑터를 사용하는 것입니다.

전기를 다루는 사항이므로 따르는 위험에 대한 책임은 다루는 당사자에 있으며, 항상 안전에 주의하시길 바랍니다.

우선 공유기의 사용 전압(V)과 전력(W)을 파악해야 합니다.

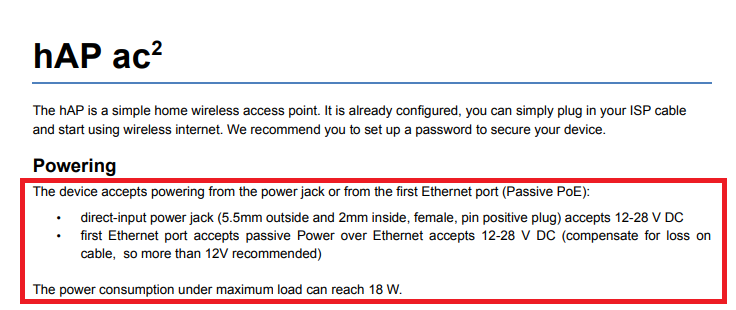

hAP ac^2는 퀵 가이드 문서에 아래와 같이 설명하고 있습니다.

인가전압은 12 ~ 28V 사이, 최대 18W를 소모한다고 적혀있습니다.

(퀵 가이드에는 12 ~ 28V로 작성되어 있고,

공식 사이트 제품 스펙란에는 12V ~ 30V로 작성되어있는데

전압이 더 낮게 기재된 퀵 가이드를 기준으로 설명하겠습니다.)

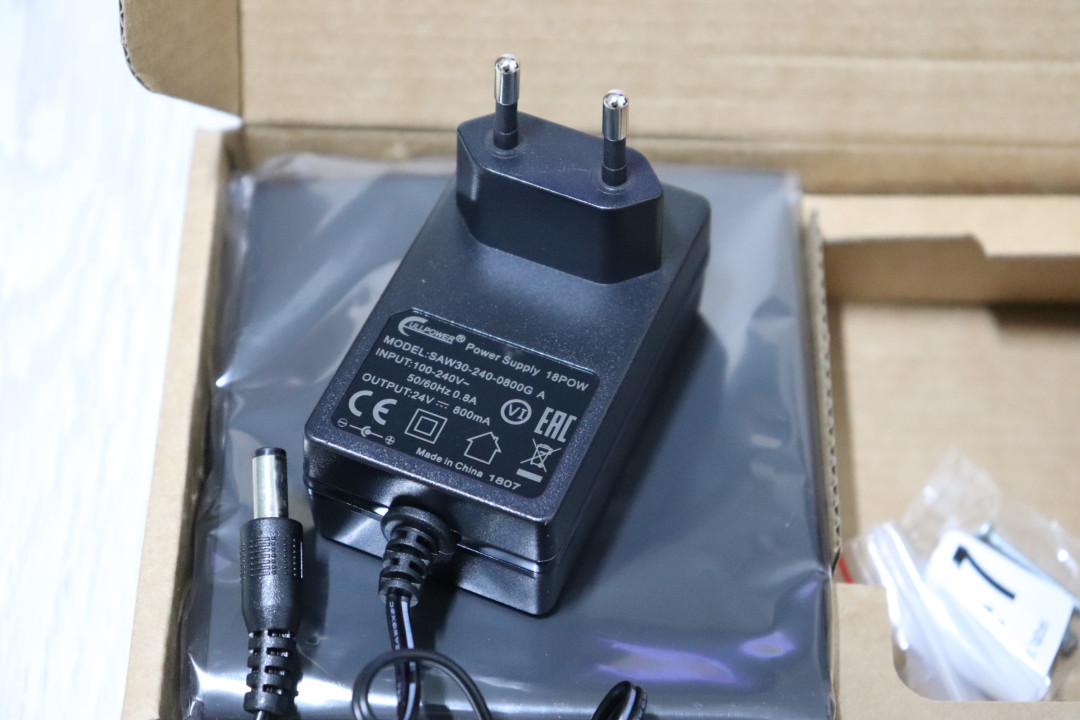

제품 박스에 포함되어있던 어댑터를 확인해보면 24V에 0.8A의 출력을 내는 어댑터이고,

전력(W)은 전압(V) * 전류(A) 이므로 24(V) * 0.8(A) = 19.2(W)입니다.

최대 전력 소모가 18W라고 하였으니 여유가 있습니다.

사용 전력과 전압을 확인했으니 이번엔 어댑터를 유심히 보면 위와 같이 극성을 나타내는 기호가 있습니다.

가운데 심이 +극이고 겉은 -극으로 사용하고 있습니다.

극성이 반대일 경우 기기가 고장 날 수 있고 위험한 상황이 발생될 수 있으니 잘 기억해둡니다.

그다음은 어댑터의 구경을 알아내야 합니다.

버니어 캘리퍼스 같은 측정도구가 있다면 수월하겠지만 없는 관계로 (...ㅠㅠ)

다시 퀵 가이드를 유심히 보면

외경 5.5mm 내경 2mm에 pin positive plug (심이 +극인) 잭을 사용하고 있다고 합니다.

이제 어댑터에 관련한 모든 정보를 알았습니다.

전압(V)과 극성은 정확하게 맞춰야 하며,

전류(A)와 전력(W)은 기기가 사용하는 것보다 높을 경우 그만큼 공급에 여유가 생기는 것이므로

어댑터의 수명에 도움이 되니 국내에서 시판되는 어댑터 중에 조건을 만족하는 어댑터를 구입하면 됩니다.

어댑터 잭의 경우 외경 5.5mm 내경 2.1mm 규격이 보편적인데 내경 0.1mm 오차는 호환에 문제없습니다.

간혹 외부의 팁 모양이 일반적인 원통 모양이 아니고 중간이 툭 튀어나와 있는 등 다를 경우도 있습니다.

팁 모양이 다를 경우 고정이 헐거워질 수 있으니 그 점도 유의해야 하겠습니다.

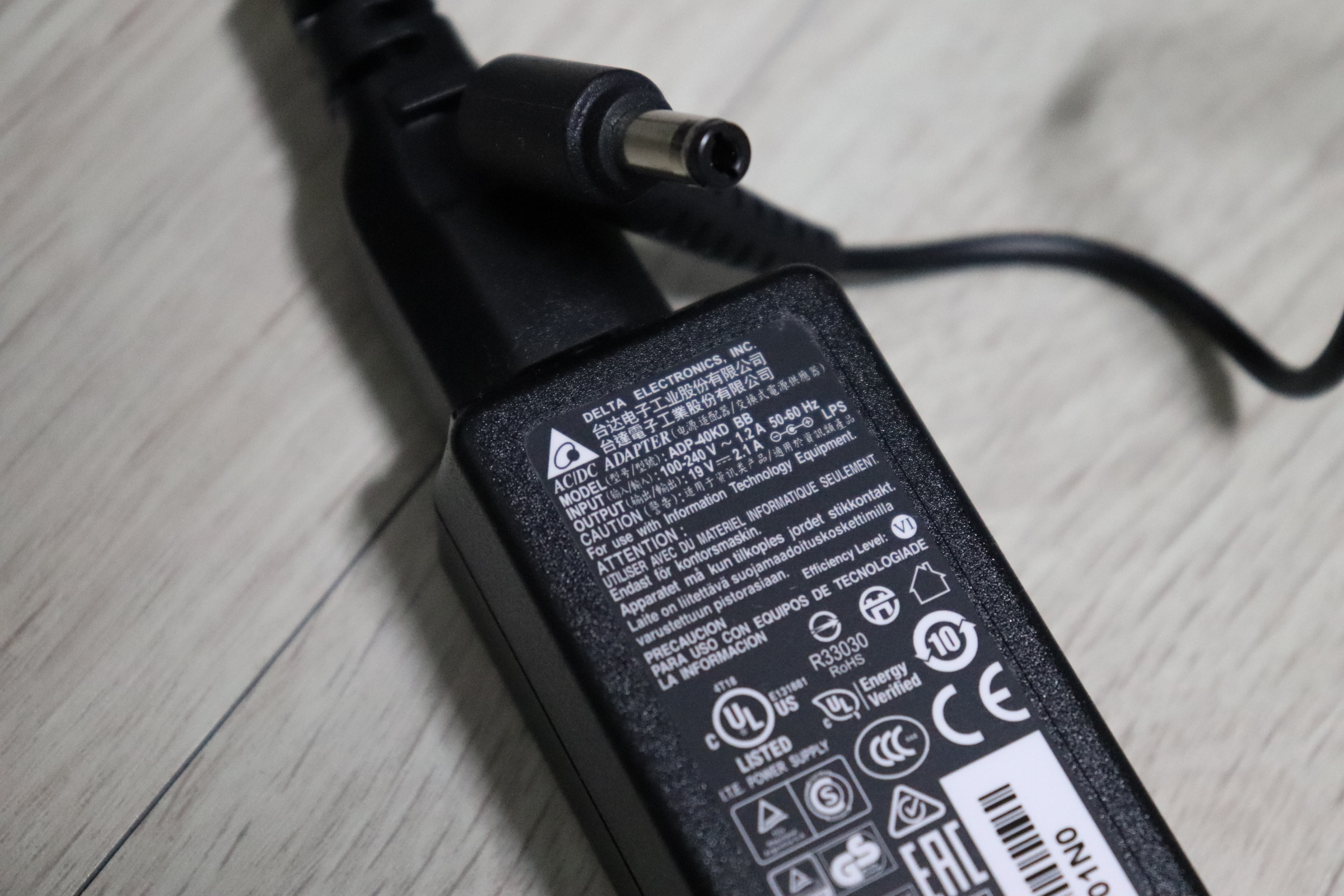

제 경우에는 D사에서 나온 어댑터를 구했습니다.

일반적인 원통형 팁 모양에 외경 5.5mm / 내경 2.1mm, 19V 2.1A 출력을 내는 어댑터입니다.

가이드 문서에 나와있는 것처럼 12 ~ 28V 이내에 약 40W까지 출력할 수 있어 전력에도 여유가 있습니다.

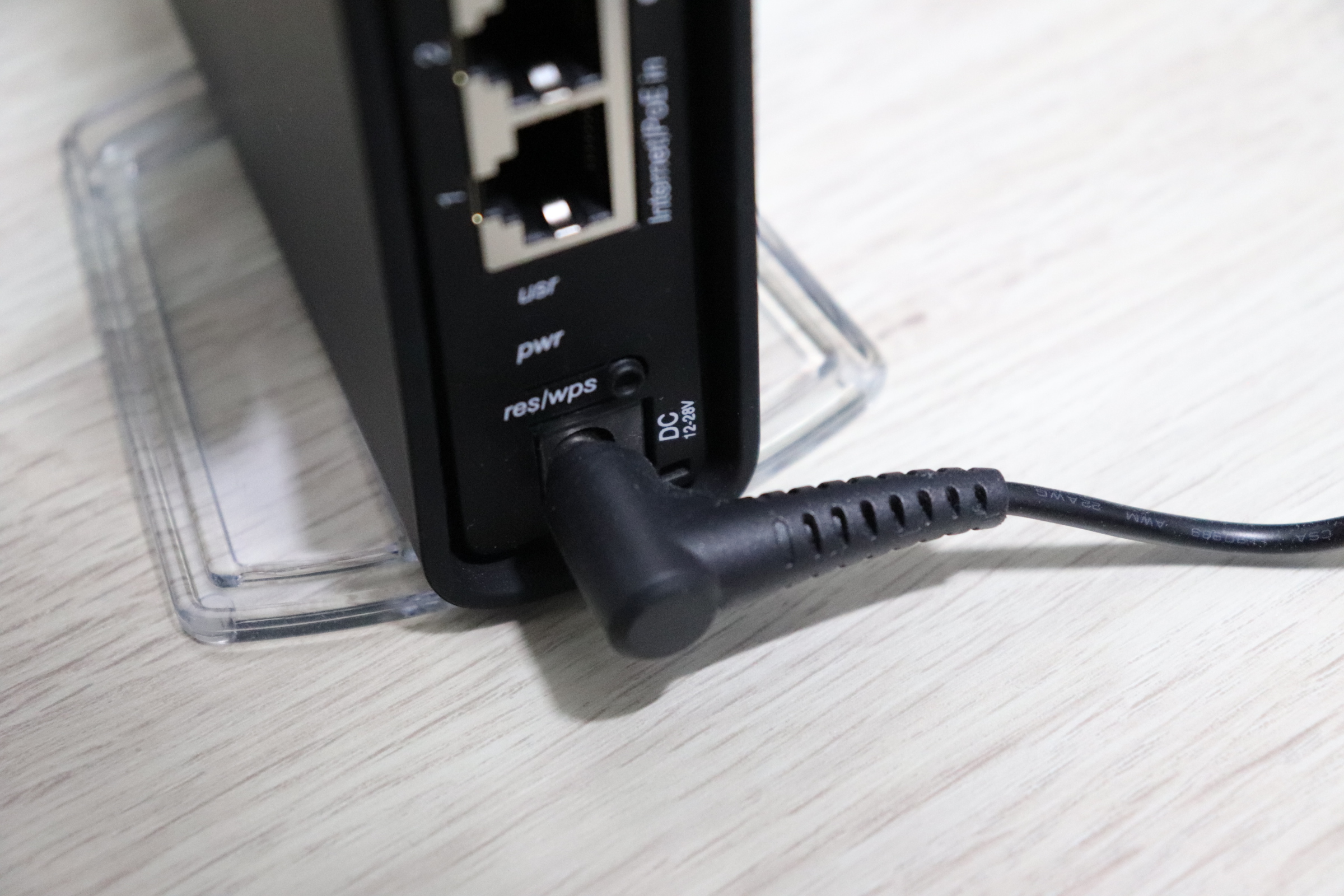

잭 호환도 이상 없으며 정상적으로 동작하였습니다.

다른 공유기도 위와 같은 방법으로 어댑터를 교체할 수 있습니다.

그렇지만 포스트 처음에 작성한 것과 같이 전기를 다루는 사항이므로 되도록 제품에 동봉된 어댑터 또는 제품 회사에서 판매하는 정격 어댑터를 사용하시고 안전에 항상 유의하시기 바랍니다.

.

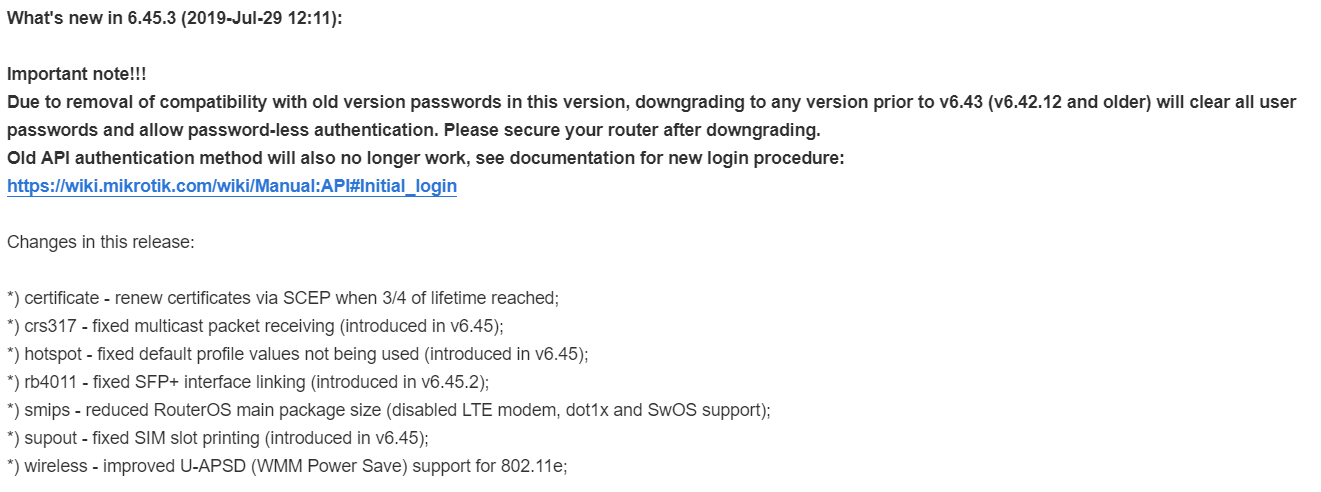

MikroTik의 RouterOS v6.45.3 업데이트가 릴리즈되었습니다.

이번 업데이트에서는 STP+ 인터페이스가 동작하지 않던 오류 및

특정 모델에서 업데이트 시도 시 메모리 부족 이슈가 발생하는 문제 등이 수정되었습니다.

v.6.45.1 버전이 릴리즈된지 이틀만에 업데이트가 나온 상황인데

포럼 내에서도 stable 답지 않다는 분위기네요 ^^;;

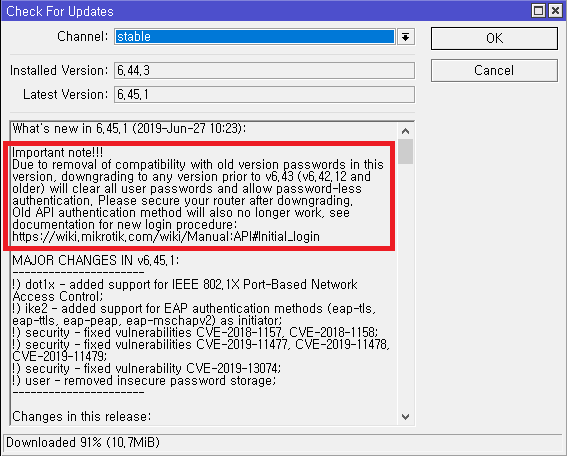

MikroTik의 RouterOS v6.45.1 업데이트가 릴리즈되었습니다.

이번 업데이트에서는 IEEE 802.1X 지원과 보안 취약점 패치가 주된 변경점이며,

이와 관련하여 이전 OS 버전(v6.43 이하)로 다운그레이드 시 모든 사용자 패스워드가 지워지고

패스워드 없이 인증이 가능하므로 필수적으로 설정을 점검하셔야 합니다.

API 인증 방식도 변경되었으니 관련 사항은 아래 URL을 참고하시기 바랍니다.

https://wiki.mikrotik.com/wiki/Manual:API#Initial_login

위 주의사항을 잘 확인하시고 Download & Install 버튼을 누르면 자동으로 업데이트가 진행됩니다.

덧붙여 v6.45 이상부터 발생하는 로그인 오류 사항이 패치된

winbox v3.19가 릴리즈되었으니 아래에서 다운로드 받으시면 됩니다.

http://www.mikrotik.com/download

.

2022.08.27 : 내용 업데이트

hAP ac2 제품은 1번 포트에 인터넷 회선, 나머지 포트에 PC 등 클라이언트를 연결하면

기본적인 라우터 기능을 하지만, 추가적으로 업데이트 및 와이파이 설정등이 필요합니다.

RouterOS 설정 프로그램인 winbox 를 통한 방법을 설명하였습니다.

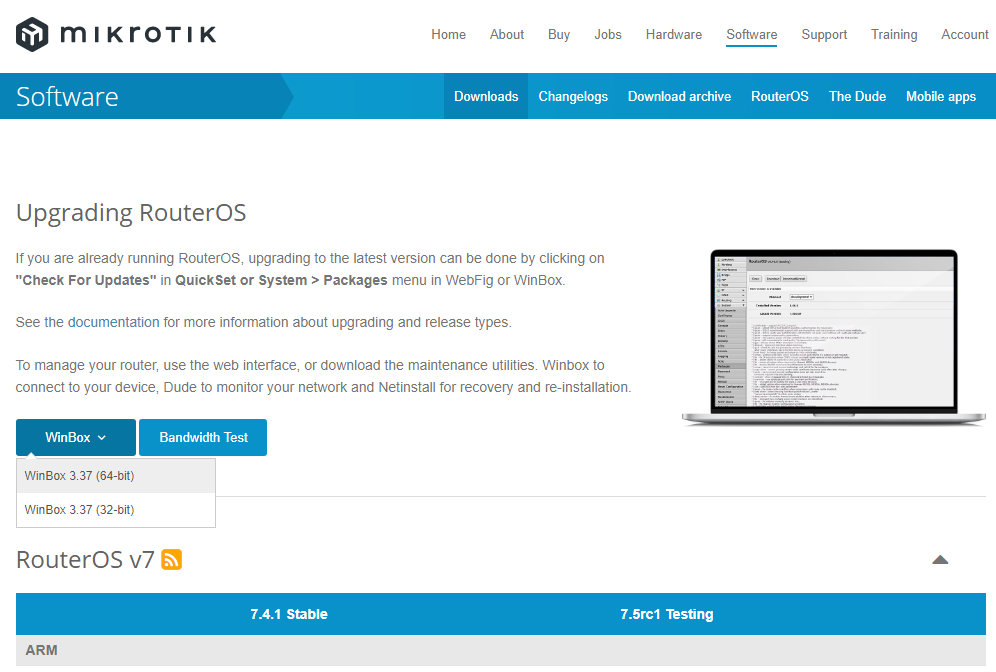

공식 사이트에서 다운로드 하실 수 있습니다.

MikroTik Routers and Wireless - Software

라우터에 랜선을 연결 한 후 winbox 프로그램을 실행한 뒤

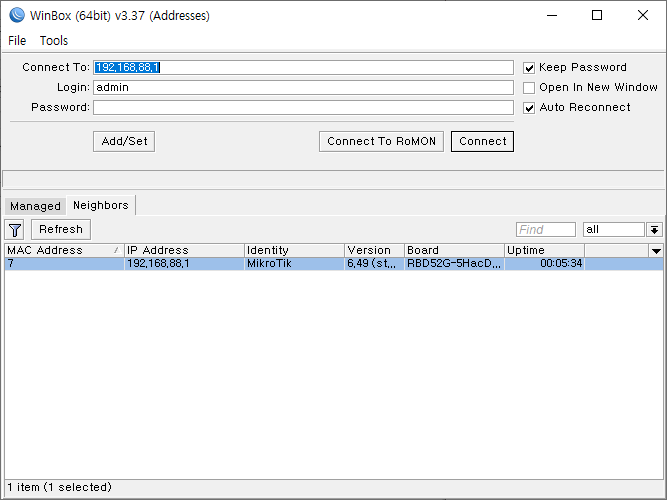

Neighbors 탭을 선택하면 자동으로 연결된 라우터가 목록에 뜨게됩니다.

초기설정된 비밀번호는 없습니다.

리스트에 표시된 라우터를 선택 후 connect 를 눌러 설정화면으로 들어갑니다.

1. 관리자 비밀번호 설정

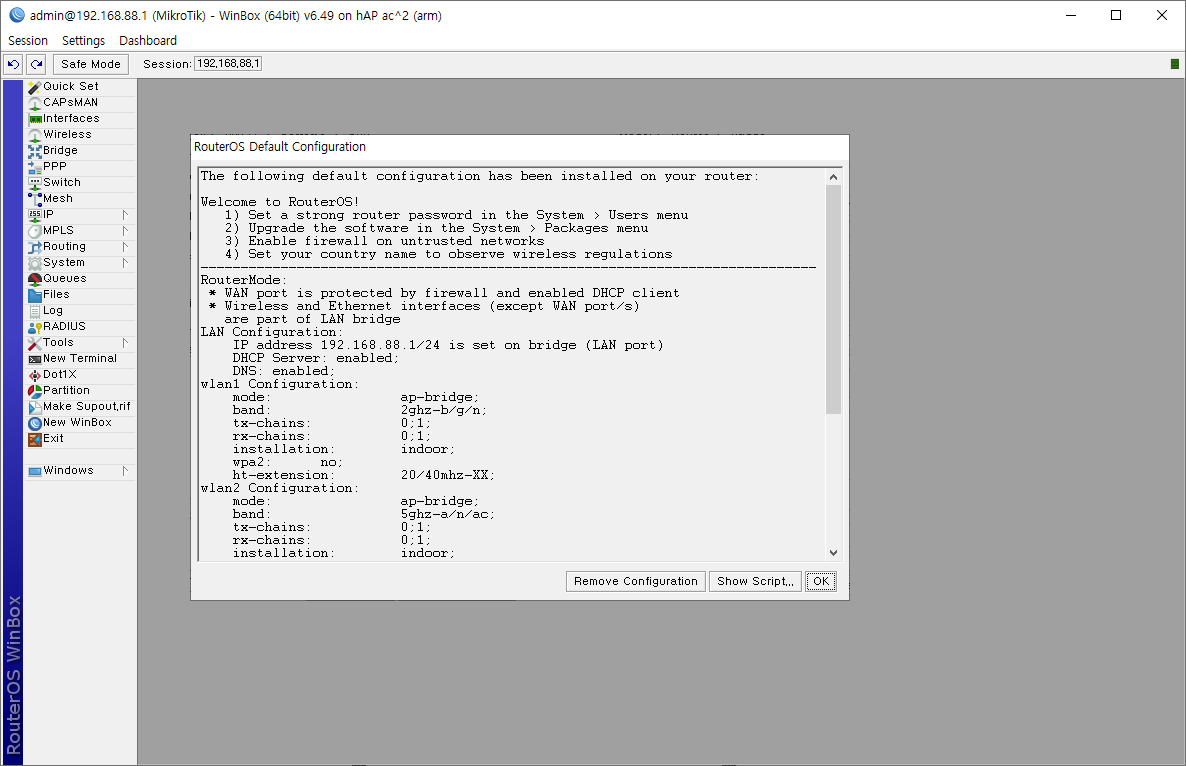

실행하면 기본 설정을 사용한다는 메시지 창이 나옵니다 OK를 눌러 닫아줍니다.

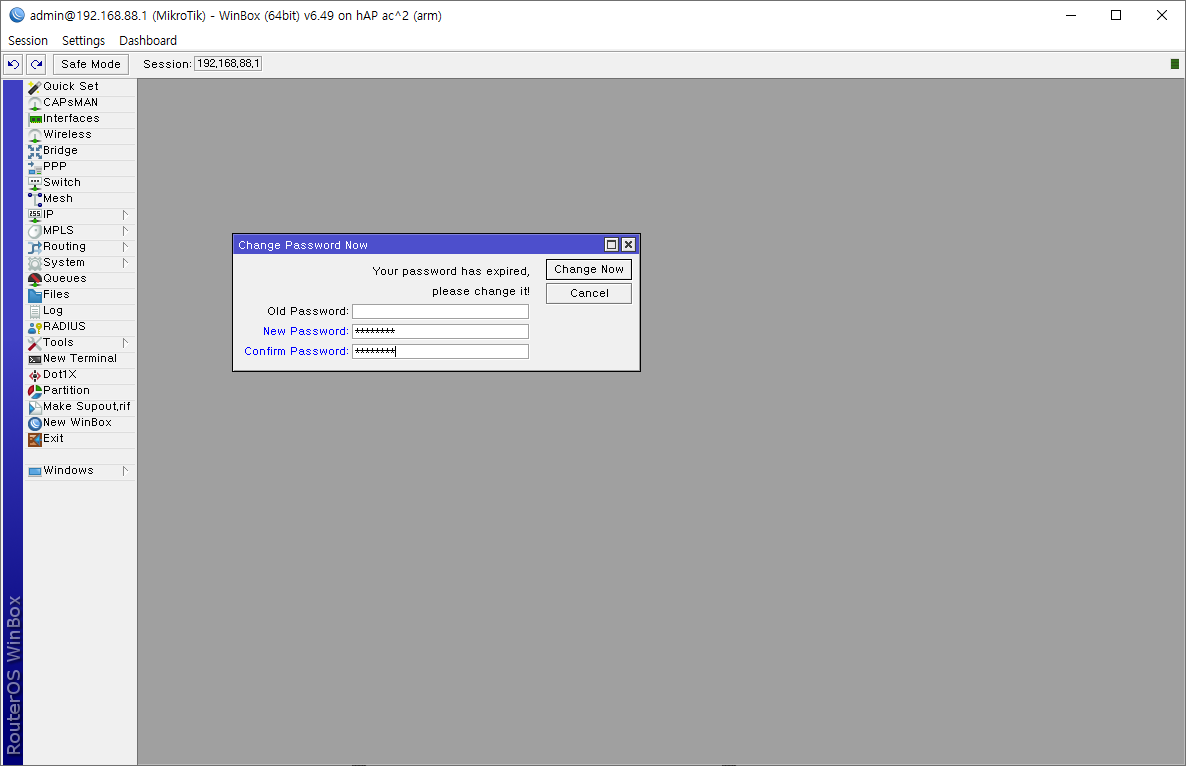

이어서 비밀번호를 변경하라는 창이 나옵니다.

기본설정된 비밀번호는 없으니 첫란은 공란으로 두고 앞으로 사용할 비밀번호를 입력 후

Change Now 버튼을 눌러 진행합니다.

2. 라우터 업데이트

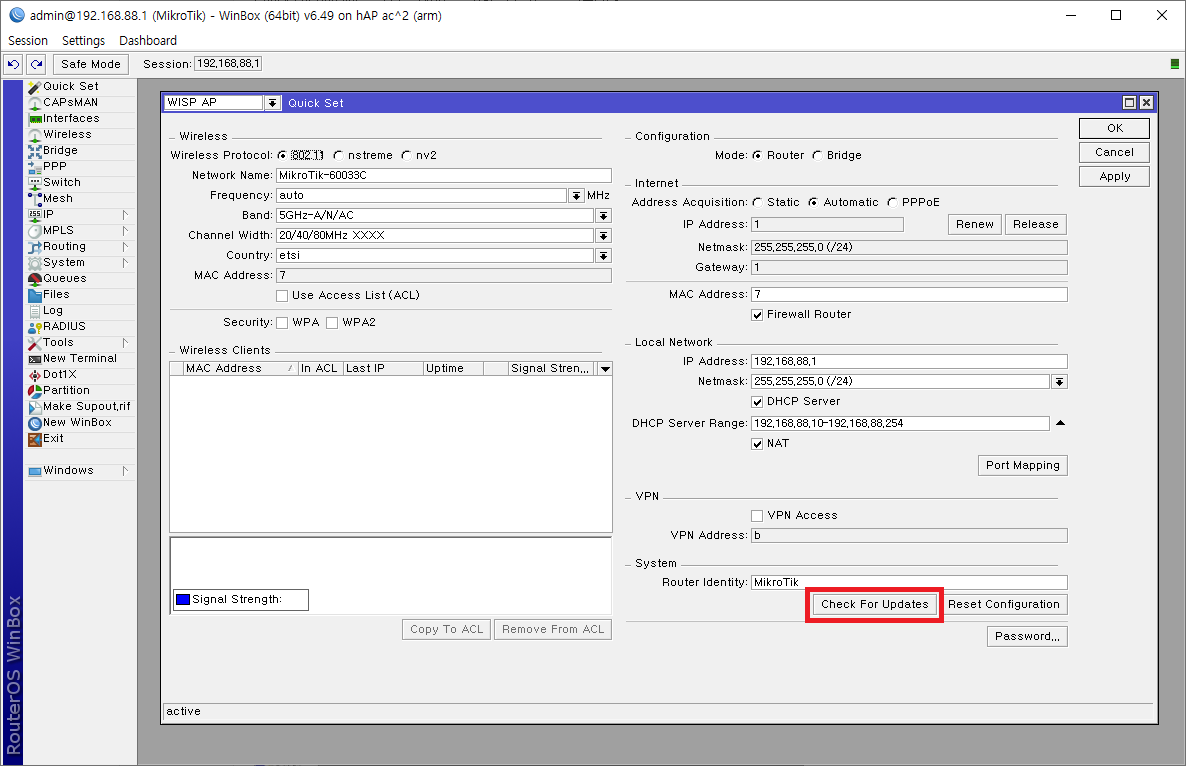

좌측에 보이는 메뉴 중 맨 위의 Quick Set 버튼을 누르면 간단하게 설정할 수 있는 창이 나옵니다.

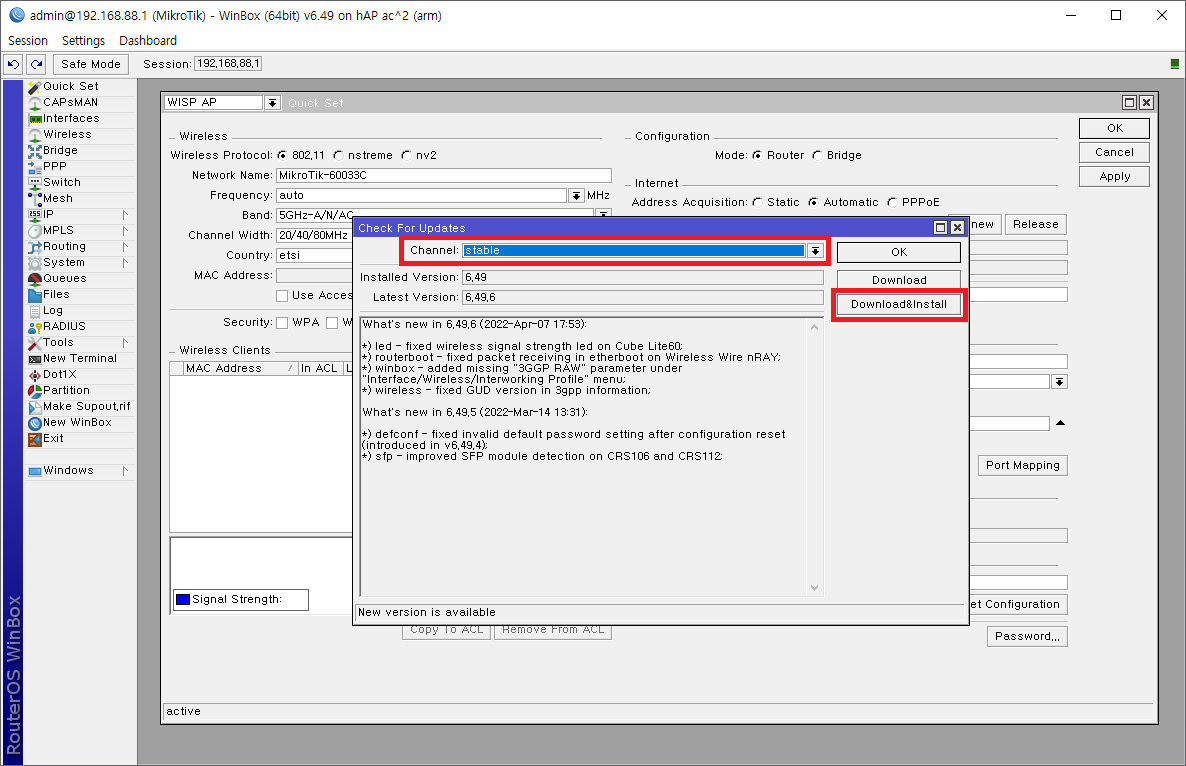

Quick Set 우측 하단에 있는 Check For Updates를 버튼을 눌러 업데이트를 확인 및 설치할 수 있습니다.

Stable(안정) 채널로 선택하여 확인 후 새 버전이 있고 업데이트를 하려면

우측에 Download & Install 버튼을 클릭합니다.

이후 자동으로 다운로드하여 설치까지 진행됩니다.

진행 중 라우터가 자동으로 전원이 꺼지고 켜지는 동작을 하게되며

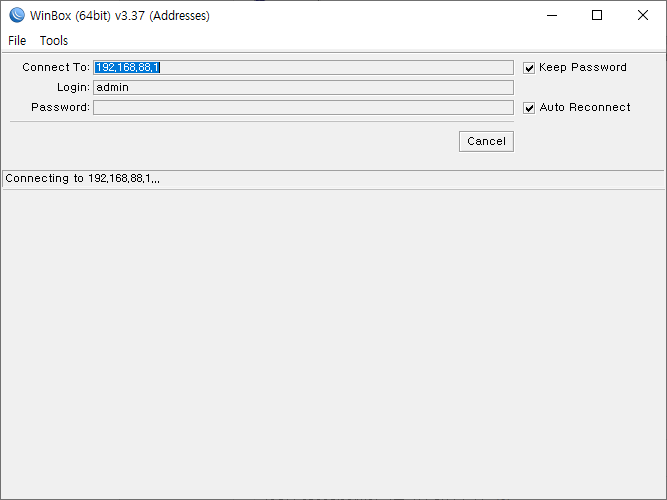

winbox는 처음 로그인 화면으로 돌아가 재접속을 시도합니다.

앞서 비밀번호를 변경하였으니 Cancel 버튼을 눌러 자동 재접속을 취소하고

라우터 전면에 LED가 정상적으로 들어오고 컴퓨터에 네트워크가 동작하는 것을 확인하신 뒤

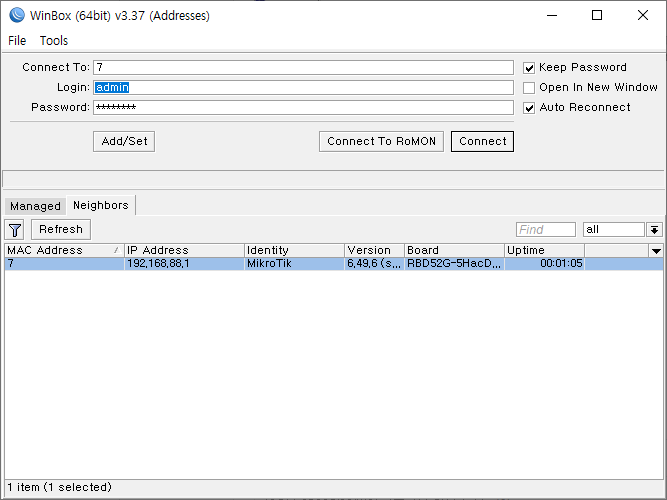

refresh 버튼을 눌러 목록에 라우터가 나오면 클릭 후 비밀번호를 입력하고 connect 버튼을 눌러 접속하시면 됩니다.

3. WiFi 설정

Quick Set 화면에서 계속 됩니다.

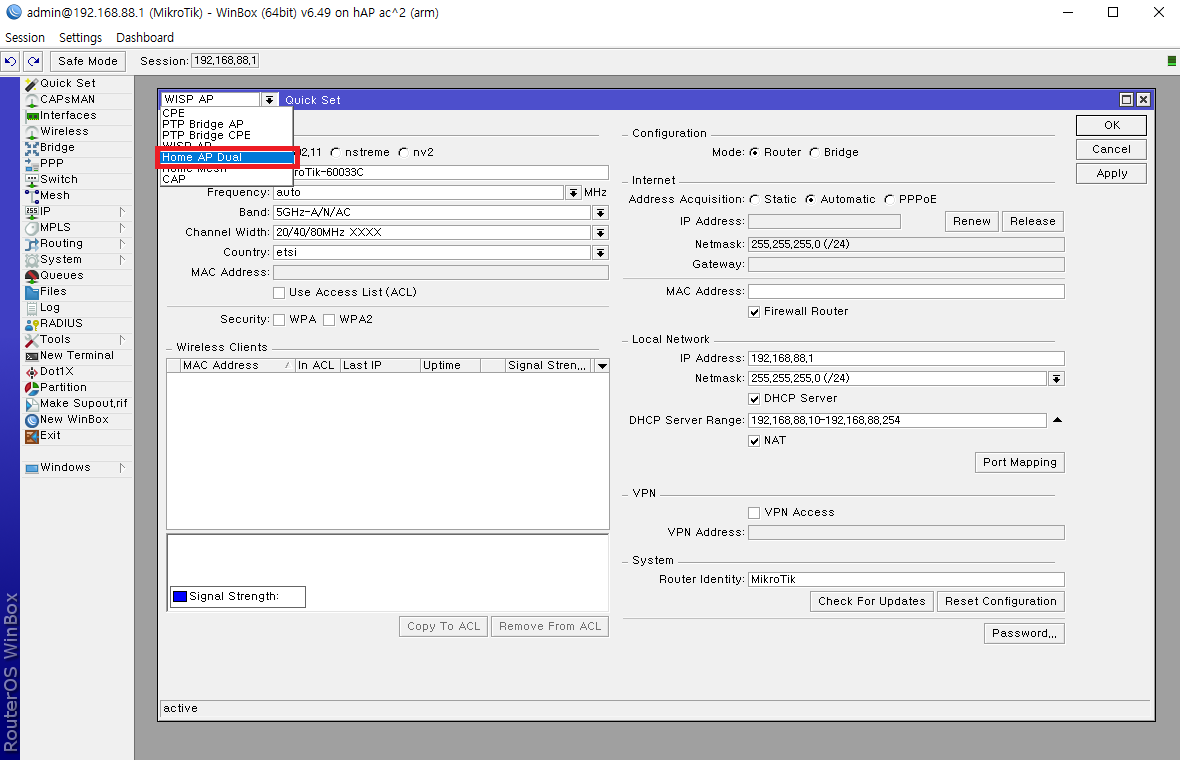

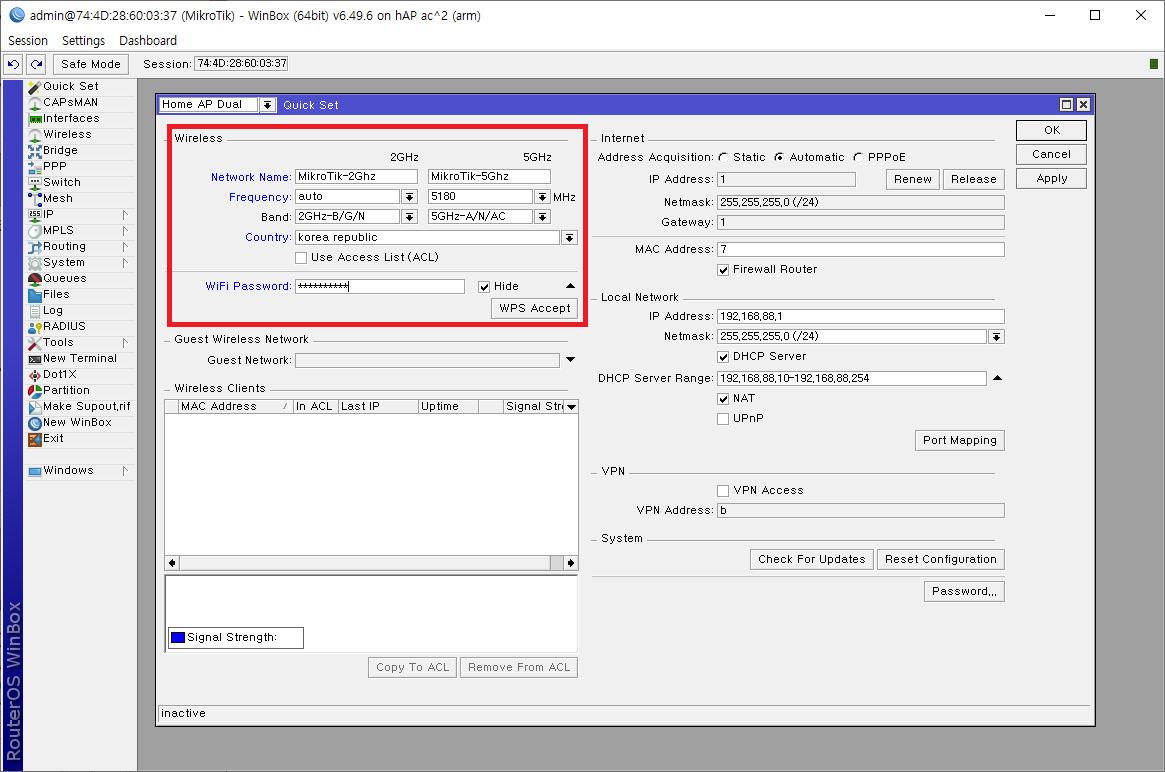

상단에 WISP AP 라고 되어있는 부분을 클릭하여 Home AP Dual 을 선택합니다.

WiFi 2.4Ghz / 5Ghz 설정을 할 수 있는 형식으로 화면이 바뀝니다.

무선 (Wireless) 설정란을 확인하여 자신이 사용할 내용으로 작성합니다.

빨간색으로 표시한 부분을 차례로 설명드리겠습니다.

Network Name : 네트워크명(SSID)입니다. 2GHz, 5Ghz 이름을 구분지어 작성합니다.

Frequency : 각 대역별 주파수 설정입니다. auto로 설정하여도 괜찮지만, 예시에서 5Ghz 를 5180 으로 설정한 것은

5Ghz WiFi를 사용하는 기기 중 일부는 특정 주파수 사용에 제한이 있는 경우가 있어 설정한 것입니다.

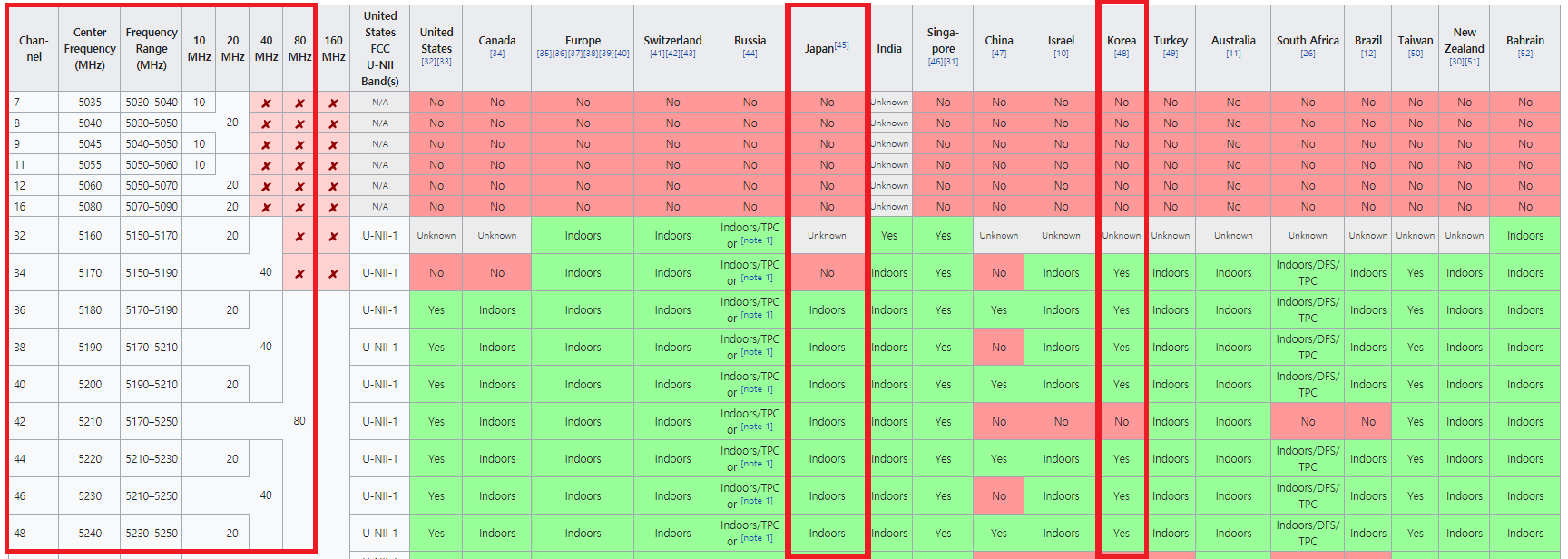

자세한 내용은 국가별 채널 리스트 참고하여 확인해보시기 바랍니다.

https://en.wikipedia.org/wiki/List_of_WLAN_channels

Country : 국가 설정입니다. korea republic으로 설정합니다.

WiFi Password : WiFi 비밀번호 설정입니다. 원하는 비밀번호를 입력합니다.

우측에 Apply > OK 순으로 버튼을 눌러 설정을 저장하고 사용하시면 됩니다.

.

MikroTik hAP ac2 트러블슈팅 내역입니다.

사용 중 생기는 문제와 해결방법을 수시로 업데이트하려 합니다.

1. 아이패드 와이파이 재연결

아이패드가 슬립모드로 들어간 상태에서 몇 분 이상이 지났다가 풀렸을 때

와이파이 신호를 다시 잡으면서 백그라운드에 있던 어플(ex. 유튜브)을 실행하면

와이파이가 끊어진 것으로 인식되며 새로고침 하였을 때 다시 정상 동작하는 문제였습니다.

제 경우에는 와이파이가 붙은 다른 기기들에서는 발생한 사항은 아니었고 아이패드에서만 발생하였으며

iOS 기기에서만 발생하는 것으로 추측되었습니다.

* 원인

DHCP 임대 시간문제

기존에 사용하던 AC68P에서는 볼 수 없었던 문제여서 제가 확인해 볼 수 있는 설정값을

비교해본 결과 DHCP 임대 시간문제로 확인되었습니다.

ASUS 공유기의 기본 IP 임대시간은 1일이었으며,

미크로틱의 RouterOS에서 설정된 기본 IP 임대 시간은 10분입니다.

아이패드가 슬립모드 일 때 임대 시간이 만료되는 시점에 연결을 끊고

다시 슬립모드가 풀릴 때 재연결을 하는 케이스로 추측됩니다.

* 해결

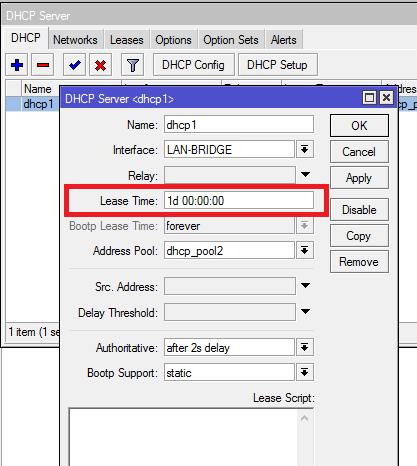

winbox > IP > DHCP Server 설정에서

Lease Time 항목을 10분에서 1일(24시간)로 변경합니다.

2. 특정 기기 5Ghz 대역 인식 불가

특정 기기에서 2.4Ghz 연결에서는 이상이 없고

5Ghz 는 SSID가 보이지 않거나 보이더라도 연결이 안되는 문제입니다.

* 원인

5Ghz 대역에서 사용하는 채널이 기기에서 지원하는 채널과 달라 발생한 사항입니다.

* 해결

winbox > quickset > Wireless에서 5Ghz Frequency 항목을

국가별 허용 채널로 변경해줍니다.

제 경우에는 우리나라와 일본 둘 다 허용되는 채널로 변경하였습니다.

국가별 채널 리스트 참고

https://en.wikipedia.org/wiki/List_of_WLAN_channels
